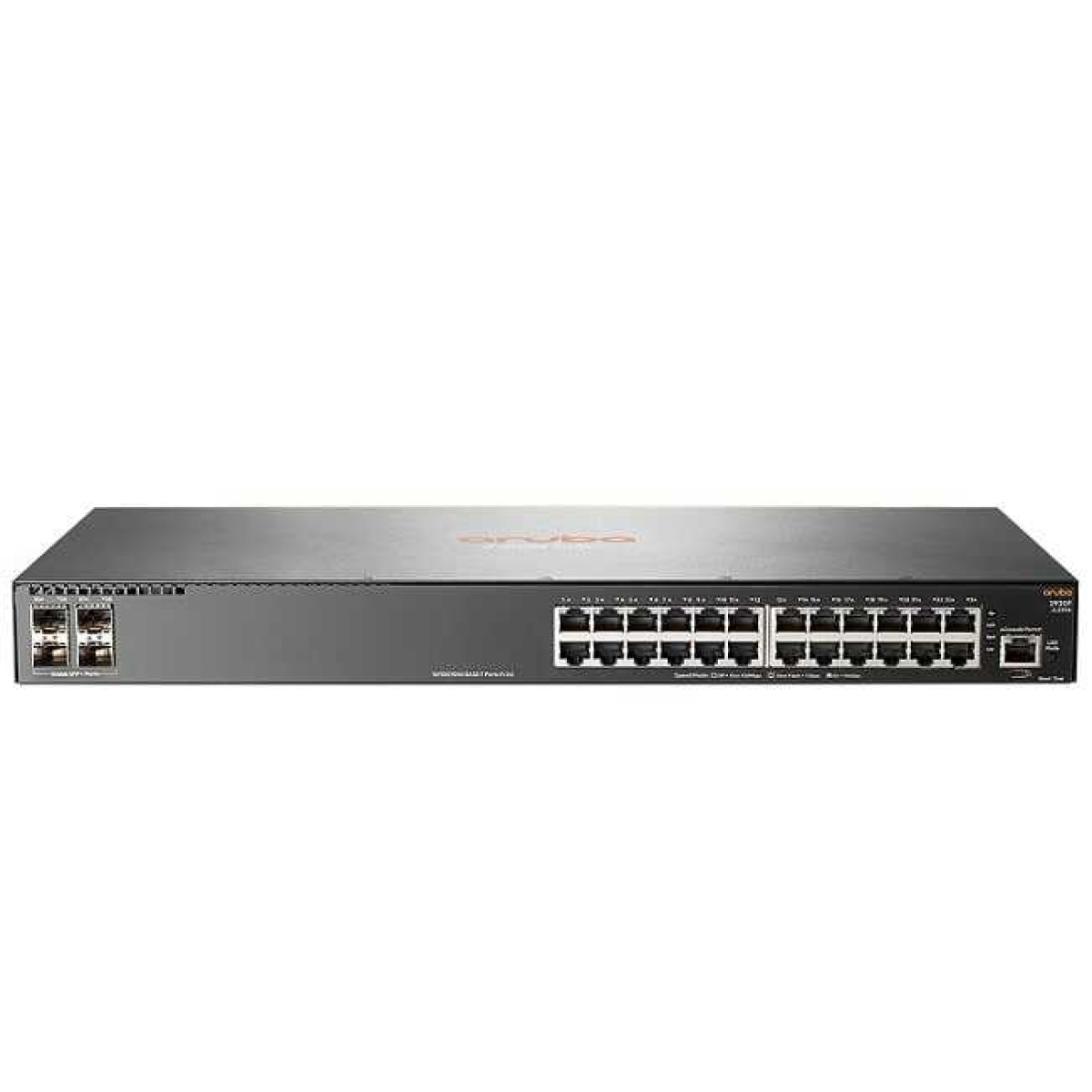

Switch Aruba 2930F 24G 4SFP (JL259A) Desempenho e facilidade de uso para o campus corporativo, SMB e filiais
QuickSpecs Aruba 2930F Switch Series

https://www.hpe.com/psnow/doc/c05052929.pdf?jumpid=in_pdp-psnow-qs

Visão geral:
A série de switches Aruba 2930F foi projetada para clientes que criam locais de trabalho digitais otimizados para usuários móveis com uma abordagem integrada com fio e sem fio. Esses switches básicos de acesso da Camada 3 são fáceis de implantar e gerenciar com ferramentas avançadas de segurança e gerenciamento de rede, como Aruba ClearPass Policy Manager e Aruba AirWave. Com o suporte da Aruba Central, você pode configurar rapidamente filiais remotas com pouco ou nenhum suporte de TI. Um poderoso Aruba ProVision ASIC oferece desempenho e valor com suporte aos aplicativos SDN mais recentes com programabilidade à prova de futuro para os aplicativos de amanhã. O empilhamento com o Virtual Switching Framework (VSF) fornece simplicidade e escalabilidade. O 2930F oferece suporte a uplinks integrados de 1 GbE ou 10 GbE, PoE+, roteamento Access OSPF, nó de túnel, QoS robusto, roteamento RIP e IPv6 sem necessidade de licenciamento de software.
A série de switches Aruba 2930F oferece uma solução de switch de acesso conveniente e econômica que pode ser configurada rapidamente com Zero Touch Provisioning e uplinks de 10 GbE integrados. O robusto conjunto básico de recursos da Camada 3 inclui uma garantia vitalícia limitada.
Características principais

Série de switches Aruba Basic Layer 3 com empilhamento VSF, estático, Rip e Access OSPF Routing, ACLs e QoS robusto
Experiência com fio/sem fio consistente com Aruba AirWave e Aruba ClearPass Policy Manager
Uplinks integrados convenientes de 1 GbE ou 10 GbE e até 370 W PoE+
Pronto para aplicativos SDN inovadores com suporte OpenFlow
Implementação simples com Zero Touch Provisioning e suporte Aruba Central baseado em nuvem

Características e benefícios:
Rede definida por software

O OpenFlow oferece suporte às especificações OpenFlow 1.0 e 1.3 para habilitar SDN, permitindo a separação dos caminhos de dados (encaminhamento de pacotes) e controle (decisão de roteamento)

Com fio e sem fio unificados

Aruba ClearPass Policy Manager oferece suporte a políticas unificadas com e sem fio usando o Aruba ClearPass Policy Manager
A configuração automática do switch configura automaticamente o switch para diferentes configurações, como VLAN, CoS, PoE máx. energia e prioridade PoE quando um ponto de acesso Aruba é detectado
A função de usuário local define um conjunto de políticas baseadas em switch em áreas como segurança, autenticação e QoS. Uma função de usuário pode ser atribuída a um grupo de usuários ou dispositivos, usando a configuração do switch ou ClearPass
O nó encapsulado por porta fornece um túnel seguro para transportar o tráfego de rede por porta para um controlador Aruba. As políticas de autenticação e rede serão aplicadas e executadas no controlador
A função de redirecionamento HTTP oferece suporte à solução HPE Intelligent Management Center (IMC) traga seu próprio dispositivo (BYOD)
A visibilidade de IP estático permite que o ClearPass faça contabilidade para clientes com endereço IP estático

Qualidade de Serviço (QoS)

Priorização de tráfego (IEEE 802.1p) Permite classificação de tráfego em tempo real em oito níveis de prioridade mapeados para oito filas
A priorização da camada 4 permite a priorização com base nos números de porta TCP/UDP
Classe de serviço (CoS) define a tag de prioridade IEEE 802.1p com base no endereço IP, tipo de serviço IP (ToS), protocolo da camada 3, número da porta TCP/UDP, porta de origem e DiffServ
A limitação de taxa define os máximos impostos de entrada por porta e os mínimos por porta e por fila
Grandes buffers Fornecem gerenciamento de congestionamento elegante

Conectividade

Conectividade Ethernet flexível de 10 Gb/s quatro portas fixas de 10 Gigabit (SFP+) disponíveis
O Auto-MDIX fornece ajustes automáticos para cabos diretos ou cruzados em todas as portas 10/100 e 10/100/1000
IEEE 802.3at Power over Ethernet (PoE+) fornece até 30 W por porta que permite o suporte dos mais recentes dispositivos compatíveis com PoE+, como telefones IP, pontos de acesso sem fio e câmeras de segurança, bem como qualquer dispositivo final compatível com IEEE 802.3af ; elimina o custo de cabeamento elétrico adicional e circuitos que seriam necessários em implantações de telefone IP e WLAN
O suporte PoE pré-padrão detecta e fornece energia para dispositivos PoE pré-padrão
IPv6

O host IPv6 permite que os switches sejam gerenciados em uma rede IPv6
Pilha dupla (IPv4 e IPv6) transita de IPv4 para IPv6, suportando conectividade para ambos os protocolos
MLD snooping encaminha o tráfego multicast IPv6 para a interface apropriada
IPv6 ACL/QoS suporta ACL e QoS para tráfego de rede IPv6
O roteamento IPv6 suporta protocolos estáticos e RIPng
A segurança fornece proteção RA, proteção DHCPv6, bloqueio IPv6 dinâmico e espionagem ND

atuação

Projeto energeticamente eficiente

A fonte de alimentação com certificação 80 PLUS Silver aumenta a eficiência e a economia de energia
O suporte a Ethernet com eficiência energética (EEE) reduz o consumo de energia de acordo com IEEE 802.3az

A arquitetura HPE/Aruba ASIC foi projetada com o mais recente HPE/Aruba ASIC, fornecendo latência muito baixa, maior buffer de pacote e consumo de energia adaptável
As configurações de fila selecionáveis ​​permitem maior desempenho selecionando o número de filas e o buffer de memória associado que melhor atende aos requisitos dos aplicativos de rede

Convergência

IP multicast snooping e IGMP baseado em dados evitam automaticamente a inundação de tráfego IP multicast
LLDP-MED (Media Endpoint Discovery) define uma extensão padrão de LLDP que armazena valores para parâmetros como QoS e VLAN para configurar automaticamente dispositivos de rede, como telefones IP
IEEE 802.1AB Link Layer Discovery Protocol (LLDP) facilita o mapeamento fácil usando aplicativos de gerenciamento de rede com protocolo de descoberta de dispositivo automatizado LLDP
As alocações de PoE e PoE+ suportam vários métodos (automático, IEEE 802.3at dinâmico, granulação fina LLDP-MED, classe de dispositivo IEEE 802.3af ou especificado pelo usuário) para alocar e gerenciar energia PoE/PoE+ para economia de energia mais eficiente
Autenticação MAC local atribui atributos como VLAN e QoS usando um perfil configurado localmente que pode ser uma lista de prefixos MAC
O NOVO roteamento IP multicast inclui os modos PIM Sparse e Dense para rotear o tráfego IP multicast (limitado a 16 interfaces)

Resiliência e alta disponibilidade

O NOVO Virtual Switching Framework (VSF) cria um switch resiliente virtual de até quatro switches; servidores ou switches podem ser conectados usando LACP padrão para balanceamento de carga automático e alta disponibilidade; simplificar a operação de rede reduzindo a necessidade de protocolos complexos como Spanning Tree Protocol (STP), Equal-Cost Multipath (ECMP) e VRRP
Multiple Spanning Tree IEEE 802.1s fornece alta disponibilidade de link em vários ambientes VLAN, permitindo Multiple Spanning Trees; fornece suporte herdado para IEEE 802.1d e IEEE 802.1w
O NOVO Virtual Router Redundancy Protocol (VRRP) permite que grupos de dois roteadores se apoiem dinamicamente para criar ambientes roteados altamente disponíveis para redes IPv4 e IPv6 (limitado a 128 VRs)
Protocolo de controle de agregação de link IEEE 802.3ad (LACP) e entroncamento de porta suportam até 128 troncos estáticos, dinâmicos ou distribuídos ativos em uma pilha, com cada tronco tendo até oito links (portas) por tronco estático; e oferecem suporte para entroncamento entre membros da pilha
O SmartLink fornece redundância de link fácil de configurar de links ativos e de espera

Gerenciamento

SNMPv1, v2 e v3 fornecem suporte completo de SNMP; fornecer suporte completo de MIB (Management Information Base) padrão do setor, além de extensões privadas; SNMPv3 suporta maior segurança usando criptografia
O Zero Touch Provisioning (ZTP) simplifica a instalação da infraestrutura do switch usando o processo baseado em Aruba Activate ou baseado em DHCP com AirWave Network Management

Gerenciabilidade

As imagens de flash duplo fornecem arquivos de sistema operacional primário e secundário independentes para backup durante a atualização
Nomes de porta amigáveis ​​permitem a atribuição de nomes descritivos às portas
Find-Fix-Inform localiza e corrige problemas comuns de rede automaticamente e informa o administrador
Vários arquivos de configuração permitem que vários arquivos de configuração sejam armazenados em uma imagem flash
Atualizações de software downloads gratuitos da Web
RMON, XRMON e sFlow® fornecem recursos avançados de monitoramento e geração de relatórios para estatísticas, histórico, alarmes e eventos
A solução de problemas de monitoramento de porta de entrada e saída permite a solução de problemas de rede
Detecção de link unidirecional (UDLD) monitora o link entre dois switches e bloqueia as portas em ambas as extremidades do link se o link cair em qualquer ponto entre os dois dispositivos
NOVO IP SLA para Voz monitora a qualidade do tráfego de voz usando os testes UDP Jitter e UDP Jitter para VoIP

Comutação da camada 2

Suporte a VLAN e suporte a tags IEEE 802.1Q (4.094 IDs de VLAN) e 2K VLANs simultaneamente
O suporte a pacotes Jumbo melhora o desempenho de grandes transferências de dados; suporta tamanho de quadro de até 9.220 bytes
VLANs de protocolo IEEE 802.1v isolam protocolos não-IPv4 selecionados automaticamente em suas próprias VLANs
Rapid Per-VLAN Spanning Tree (RPVST+) permite que cada VLAN construa uma spanning tree separada para melhorar o uso da largura de banda do link; é compatível com PVST+
GVRP e MVRP permitem aprendizado automático e atribuição dinâmica de VLANs
Protocolo de encapsulamento VxLAN (encapsulamento) para rede de sobreposição que permite uma implantação de rede virtual mais escalável

Serviços da camada 3

O servidor DHCP centraliza e reduz o custo do gerenciamento de endereços IPv4

Roteamento da camada 3

O roteamento de IP estático fornece roteamento configurado manualmente; inclui capacidade ECMP
256 rotas estáticas e 10.000 RIP facilitam a segregação de dados do usuário, sem adicionar hardware externo
O Routing Information Protocol (RIP) fornece roteamento RIPv1, RIPv2 e RIPng
Acessar OSPF

Forneça os protocolos OSPFv2 e OSPFv3 para roteamento entre o acesso e a próxima camada na LAN. Apenas uma área OSPF e até 8 interfaces são suportadas.

NOVO Roteamento baseado em política usa um classificador para selecionar o tráfego que pode ser encaminhado com base na política definida pelo administrador da rede (limitado a 16 rotas de próximo salto)

Segurança

Métodos de autenticação de vários usuários

IEEE 802.1X usa um suplicante IEEE 802.1X no cliente em conjunto com um servidor RADIUS para autenticar de acordo com os padrões da indústria
A autenticação baseada na Web fornece um ambiente baseado em navegador, semelhante ao IEEE 802.1X, para autenticar clientes que não suportam o suplicante IEEE 802.1X
A autenticação baseada em MAC autentica o cliente com o servidor RADIUS com base no endereço MAC do cliente

Flexibilidade de autenticação

Vários usuários IEEE 802.1X por porta fornecem autenticação de vários usuários IEEE 802.1X por porta; impede que um usuário pegue carona na autenticação IEEE 802.1X de outro usuário
Esquemas de autenticação IEEE 802.1X, Web e MAC simultâneos por porta de switch de porta aceitarão até 32 sessões de autenticações IEEE 802.1X, Web e MAC

As listas de controle de acesso (ACLs) fornecem filtragem IP Layer 3 com base no endereço IP/sub-rede de origem/destino e no número da porta TCP/UDP de origem/destino
A filtragem de porta de origem permite que apenas portas especificadas se comuniquem entre si
RADIUS/TACACS+ facilita a administração de segurança de gerenciamento de switch usando um servidor de autenticação de senha
Shell seguro criptografa todos os dados transmitidos para acesso remoto CLI seguro em redes IP
Secure Sockets Layer (SSL) criptografa todo o tráfego HTTP, permitindo acesso seguro à GUI de gerenciamento baseada em navegador no switch
A segurança da porta permite acesso apenas a endereços MAC especificados, que podem ser aprendidos ou especificados pelo administrador
O bloqueio de endereço MAC impede que determinados endereços MAC configurados se conectem à rede
O FTP seguro permite a transferência segura de arquivos de e para o switch; protege contra downloads de arquivos indesejados ou cópia não autorizada de um arquivo de configuração do switch
A segurança de logon do gerenciamento de comutação ajuda a proteger o logon CLI do comutador, exigindo opcionalmente autenticação RADIUS ou TACACS+
O banner personalizado exibe a política de segurança quando os usuários fazem login no switch
A proteção de porta STP BPDU bloqueia Bridge Protocol Data Units (BPDUs) em portas que não requerem BPDUs, impedindo ataques de BPDU forjados
A proteção DHCP bloqueia pacotes DHCP de servidores DHCP não autorizados, evitando ataques de negação de serviço
A proteção ARP dinâmica bloqueia as transmissões ARP de hosts não autorizados, evitando espionagem ou roubo de dados da rede
STP root guard protege a root bridge contra ataques maliciosos ou erros de configuração
ACL orientada por identidade permite a implementação de uma política de segurança de acesso altamente granular e flexível e atribuição de VLAN específica para cada usuário de rede autenticado
A limitação de transmissão por porta configura o controle de transmissão seletivamente em uplinks de porta de tráfego pesado

A VLAN privada fornece segurança de rede restringindo a comunicação ponto a ponto para evitar uma variedade de ataques mal-intencionados; Normalmente, uma porta de switch só pode se comunicar com outras portas na mesma comunidade e/ou uma porta de uplink, independentemente do ID da VLAN ou do endereço MAC de destino

Monitoramento e diagnóstico

O monitoramento óptico digital dos transceptores SFP+ e 1000BASE-T permite o monitoramento detalhado das configurações e parâmetros do transceptor

Garantia e suporte

Garantia vitalícia limitada: consulte www.hpe.com/networking/warrantysummary para obter informações sobre garantia e suporte incluídas na compra do produto.
Versões de software: Para encontrar software para o seu produto, consulte www.hpe.com/networking/support; para obter detalhes sobre as versões de software disponíveis com a compra do produto, consulte www.hpe.com/networking/warrantysummary

Interfaces Físicas

2930F 24G 4SFP+ Switch (JL253A), 2930F 48G 4SFP+ Switch (JL254A), 2930F 24G 4SFP Switch (JL259A), 2930F 48G 4SFP Switch (JL260A):

24 ou 48 portas RJ-45 autosensing 10/100/1000 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Duplex: 10BASE-T/ 100BASE-TX: meio ou cheio; 1000BASE-T: somente completo

2930F 24G PoE+ 4SFP+ Switch (JL255A), 2930F 48G PoE+ 4SFP+ Switch (JL256A), 2930F 24G PoE+ 4SFP Switch (JL261A), 2930F 48G PoE+ 4SFP Switch (JL262A):

24 ou 48 portas RJ-45 autosensing 10/100/1000 PoE+ (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T, IEEE 802.3at PoE+); Duplex: 10BASE-T/100BASE-TX: meio ou cheio; 1000BASE-T: somente completo

2930F 8G PoE+ 2SFP+ Interruptor (JL258A):

8 portas RJ-45 autosensing 10/100/1000 PoE+ (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T, IEEE 802.3at PoE+); Duplex: 10BASE-T/100BASE-TX: meio ou cheio; 1000BASE-T: somente completo

4 interruptores SFP+ (JL253A – JL256A):

4 portas SFP+ 1/10GbE; sem PHY

2 Chave SFP+ (JL258A):

2 portas SFP+ 1/10GbE; sem PHY

4 Chaves SFP (JL259A – JL262A):

4 SFP

Portas e slots adicionais

1 porta de console serial de dupla personalidade (RJ-45 ou USB micro-B)

Memória e processador

Dual Core ARM Coretex @ 1016 MHz (modelos 48G) ou Dual Core ARM Coretex A9 @ 1016 MHz (modelos 8G/24G)
1GB DDR3 SDRAM
Tamanho do buffer do pacote: 12,38 MB Entrada de 4,5 MB/Saída de 7,875 MB
4 GB eMMC

Dimensões

Switches 24G/48 PoE+ (JL255A, JL256A, JL261A, JL262A):

(A) 4,39 cm x (L) 44,25 cm x (P) 30,42 cm (1,73″ x 17,42″ x 11,98″) (1U de altura)

Outros interruptores 24G (JL253A, JL259A):

(A) 4,39 cm x (L) 44,25 cm x (P) 20,02 cm (1,73″ x 17,42″ x 7,88″) (1U de altura)

Outros interruptores 48G (JL254A, JL2560A):

(A) 4,39 cm x (L) 44,25 cm x (P) 24,63 cm (1,73″ x 17,42″ x 9,7″) (1U de altura)

8G PoE+ 2SFP+ (JL258A) (JL258A):

(A) 4,39 cm x (L) 25,4 cm x (P) 25,4 cm (1,73″ x 10″ x 10″) (1U de altura)

Peso: ver folha de dados

atuação

1000 Mb Latência: < 3,8 µs (pacotes de 64 bytes)
Latência de 10 Gbps (JL253A-JL258A): < 1,6 µs (pacotes de 64 bytes)
Tamanho da tabela de roteamento: 10.000 entradas (IPv4), 5.000 entradas (IPv6)
Tamanho da tabela de endereços MAC: 32768 entradas
Modelos 48G 4SFP+ (JL254A, JL256A):

Rendimento: até 112,0 Mpps
Capacidade de comutação: 176 Gbps

Modelos 24G 4SFP+ (JL253A, JL255A):

Rendimento: até 95,2 Mpps
Capacidade de comutação: 128 Gbps

Modelos 48G 4SFP (JL260A, JL262A):

Rendimento: até 77,4 Mpps
Capacidade de comutação: 104 Gbps

Outros interruptores (JL258A, JL259A, JL261A):

Rendimento: até 41,7 Mpps
Capacidade de comutação: 56 Gbps

Ambiental

Faixa de temperatura operacional: 32°F a 113°F (0°C a 45°C); até 5000 pés, 0°C a 40°C (32°F a 104°F) até 10000 pés
Umidade relativa operacional: 15% a 95%, sem condensação
Faixa de temperatura de armazenamento: -40°F a 158°F (-40°C a 70°C); até 15000 pés
Umidade de armazenamento: 15% a 95% @ 149°F (65°C)
Acústico: Ver folha de dados

Características elétricas

Frequência: 50/60 Hz
Tensão: 100 – 127 / 200 – 240 VAC, nominal
Máxima dissipação de calor: Consulte a folha de dados
Atual: ver folha de dados
Potência máxima nominal: Consulte a folha de dados
Potência ociosa: consulte a folha de dados
Potência PoE:

125 W PoE+ (interruptor 8G PoE+, JL258A)
370 W PoE+ (interruptores 24G/48G PoE+)

Notas:

A potência máxima e a dissipação máxima de calor são os números máximos teóricos de pior caso fornecidos para planejar a infraestrutura com PoE totalmente carregado (se equipado), 100% de tráfego, todas as portas conectadas e todos os módulos preenchidos.
A energia ociosa é o consumo real de energia do dispositivo sem portas conectadas (não aplicável ao comutador 8G).

Certificações de segurança

UL 69050-1: 2ª Edição; EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011+A2:2013; IEC 60950-1:2005 +A1:2009 +A2:2013; CSA 22.2 No. 60950-1-07 2º; EN 60825-1:2007 / IEC 60825-1:2007 Classe 1

Emissões

EN 55022:2010/CISPR 22 Classe A; FCC CFR 47 Parte 15 Classe A; VCCI Classe A; ICES-003 Classe A; CNS 13438

Imunidade

Genérico: EN 55024:2010/CISPR 24
ESD: IEC 61000-4-2
Irradiado: IEC 61000-4-3
EFT/Burst: IEC 61000-4-4
Surto: IEC 61000-4-5
Conduzido: IEC 61000-4-6
Campo magnético de frequência de energia: IEC 61000-4-8
Quedas de tensão e interrupções: IEC 61000-4-11
Harmônicos: IEC 61000-3-2
Cintilação: IEC 61000-3-3

Gerenciamento e Monitoramento

Gerenciamento de rede Aruba AirWave
IMC – Centro de Gerenciamento Inteligente
Interface da Linha de comando
Interface gráfica do usuário (navegador da Web)
menu de configuração
gerenciador SNMP
Telnet; RMON1; FTP
Gerenciamento fora de banda (serial RS-232C ou micro USB)

Garantia e Suporte

Garantia vitalícia limitada
Consulte www.hpe.com/networking/warrantysummary para obter informações sobre garantia e suporte incluídas na compra do produto.

lançamentos de software
Para encontrar o software para o seu produto, consulte www.hpe.com/networking/support; para obter detalhes sobre as versões de software disponíveis com a compra do produto, consulte www.hpe.com/networking/warrantysummary.
